Kannentiivisteen asennus

[msi78]

Kansien asennus olisi meneillään mutta Mr. Gasketin tiivisteistä puuttuu merkinnät että miten päin tiiviste tulee.? Sen verran olen ymmärtänyt että vasempaan kanteen tulee isot vesikanavan reijät taakse. Mutta onko sama myös oikean puolen tiivisteellä? Eli isot reijät taakse?

[starsky]

Molemmissa puolissa isot reiät taakse.

Saattaa ihmetyttää kun tiivisteen tulosteet menevät nurin päin toisella puolella.

Puhutaan siis Ford Windsor-lohkosta.

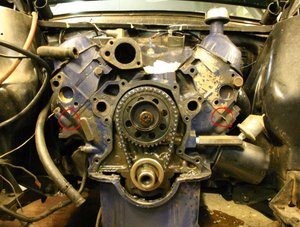

Kasauksenkin jälkeen voi tarkistaa tuliko laitettua oikein. Jos kuvan mukaisissa kohdissa ei näy tiivisteen nurkka, niin kannentiiviste on väärin päin!

ja kuva rei-istä:

Jos reiät edessä, niin takapään sylinterit ja kansiosa ei jäähdy. Tuo on selkeä asia kun miettii veden kulkua edestä ensin sylinterinlohkon sisään ja veden pitää kierää lohkon perästä sylinterinkanteen ja paluusuunta sitten eteenpäin ja pumpulle imusarjan kanavien kautta kiertoon.

[msi78]

Kiitoksia tiedosta. Tämä selvensi asiaa hyvästi. Ihmetystä tosiaan aiheutti kun tuntui että toinen tulee "väärinpäin".
